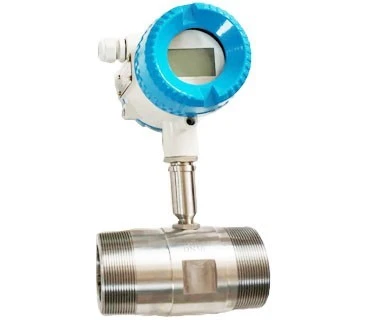

1. Trosolwg Cynnyrch:
Mae mesurydd llif tyrbin digidol yn fesurydd llif cyflymder a ddefnyddir i fesur llif cyfeintiol gludedd isel, hylifau unffurf sy'n llifo'n barhaus trwy bibellau caeedig. Mae'r synhwyrydd yn allbynnu signal sy'n gymesur â'r cyfaint hylif ac wedi'i rannu'n fath arddangos cyfredol a math allbwn pwls. Defnyddir y math pwls ar y cyd â'r cyfanswmydd llif cyfatebol neu'r offer rheoli, a gellir ei ddefnyddio i fesur llif a chroniad hylifau ar unwaith. Llif a rheolaeth. Gall offerynnau tyrbin hylif fesur dŵr, olew crai cynnwys dŵr uchel, carthffosiaeth olewog, disel, gasoline, olew ysgafn, cwrw, llaeth diod a hylifau gradd fideo eraill. Mae ganddo nodweddion manwl gywirdeb uchel, cynnal a chadw hawdd, gosodiad syml a chost defnydd isel. Yn ôl anghenion defnyddwyr, gellir addasu dulliau allbwn lluosog i gyflawni gwahanol swyddogaethau: allbwn cerrynt safonol, allbwn pwls, allbwn cerrynt analog safonol, arddangosfa llif cronnol hylif, arddangosfa llif ar unwaith, ac ati.
|
|
|
|
|
|
|
|
|
|
|
|
2. Egwyddor weithredol a chwmpas y cais:
Mae mesurydd llif tyrbin digidol yn ddyfais a ddefnyddir yn helaeth mewn prosesau diwydiannol i fesur llif hylif yn gywir. Fe'i defnyddir i fesur cyfaint yr hylif sy'n mynd trwy ddyfais dros gyfnod penodol o amser. Mae'r mesurydd llif yn cynnwys impeller, ac mae cyflymder cylchdroi'r impeller yn gymesur â chyfradd llif yr hylif. Mae nifer y chwyldroadau o'r tyrbin yn cael ei gyfrif gan synhwyrydd digidol wedi'i gysylltu â dyfais allbwn electronig i arddangos y darlleniad mesur.
Mae'r math hwn o fesuriadau mesurydd yn gywir iawn, yn ddibynadwy, ac mae ganddynt amseroedd ymateb cyflym. Mae'n darparu canlyniadau manwl gywir hyd yn oed pan gaiff ei ddefnyddio gyda hylifau gludiog iawn neu hylifau sy'n cynnwys gronynnau crog. Ac mae'n hawdd ei osod ac nid oes angen cynnal a chadw dyddiol arno.
Mae'r offer wedi dod yn rhan annatod o lawer o ddiwydiannau, gan gynnwys gweithfeydd cemegol, petrolewm, prosesu bwyd a thrin dŵr. Mae'n helpu i wneud y gorau o brosesau cynhyrchu, rheoli llif hylif a monitro'r defnydd o adnoddau. Mae'n ateb cost-effeithiol sy'n cynyddu effeithlonrwydd, yn lleihau costau cynhyrchu ac yn gwella ansawdd allbwn cyffredinol.
I gloi, mae mesuryddion llif tyrbinau hylif yn fuddsoddiad gwerthfawr ar gyfer diwydiannau gweithgynhyrchu. Mae'n darparu data cywir, amser real sy'n helpu i wella diogelwch yn y gweithle, lleihau amser segur ac arbed costau.
3. nodweddion cynnyrch:
※ Cywirdeb uchel, yn gyffredinol hyd at ±{{{0}}.5%, math manylder uchel hyd at ±0.2%;
※ Gydag ailadroddadwyedd da, megis graddnodi aml neu raddnodi ar-lein, gellir cyflawni cywirdeb hynod o uchel. Mae ganddo gywiriad tri phwynt o'r cyfernod offeryn yn ystod setlo, mae'n gwneud iawn yn ddeallus am aflinolrwydd cyfernod yr offeryn, a gall berfformio cywiro ar y safle;
※ Ni fydd yr holl ddata dilys yn cael ei golli o fewn 10 mlynedd ar ôl toriad pŵer;
※ Ystod eang, gall diamedr pibellau canolig a mawr gyrraedd 1:20, a gall diamedr pibellau bach gyrraedd 1:10;
※ Strwythur cryno ac ysgafn, gosod a chynnal a chadw hawdd, gallu cylchrediad mawr;
※ Yn addas ar gyfer mesur foltedd uchel, nid oes angen tyllau ar y corff offeryn, gan ei gwneud hi'n hawdd gwneud offerynnau foltedd uchel;
Mae yna lawer o fathau o synwyryddion arbennig, y gellir eu dylunio yn unol ag anghenion arbennig defnyddwyr, megis math tymheredd isel, math dwy ffordd, math tanddaearol, math arbennig ar gyfer cymysgu tywod, ac ati.
※ Gellir ei wneud yn fath plug-in, sy'n addas ar gyfer mesur diamedr mawr, gyda cholled pwysau bach a phris isel. Gellir tynnu'r offeryn allan heb dorri'r llif i ffwrdd, ac mae'n hawdd ei osod a'i gynnal;
Tabl eitem ddewislen 4.Converter:
|
Rhif |
Capsiwn |
Ystyr geiriau: |
Opsiynau paramedr neu ystod |
|
1 |
Q - Uned
m3/h |
Dewiswch uned llif Rhagosodedig (0) |
0: m/h 6: t/h3 1: m/m 7: t/m3 2: l/h 8: kg/awr 3: l/m 9: kg/m 4: SG/a 10: pwys/awr 5: SG/m 11: lb/m |
|
2 |
Q - Modd Qw gwirioneddol |
Dewis i Algorithm Diofyn (0) |
0: llif cyfaint confensiynol 1. llif màs confensiynol |
|
3 |
Q - Ffactor [P/m3] 3600.00 |
Gosodwch y cyfernod rhyddhau |
Gosodwch y cyfernod mesurydd yn P/m3 Rhagosodedig (3600) |
|
4 |
Dwysedd [kg/m3] 1000.0 |
Gosodwch ddwysedd yr hylif |
Mae uned gwerth dwysedd yr hylif wedi'i gosod i fod yn kg/m3 Rhagosodedig (1000.0) |
|
5 |
C - 20 mA m3/h 1000.0 |
Gosod y terfyn llif Uchaf Rhagosodedig(1000) |
Rhaid gosod y gwerth llif pan fydd y signal cerrynt 20mA yn allbwn ac ni ddylai fod yn 0. Mae unedau yr un peth ag unedau llif |
|
6 |
Q y Toriad - Sero [0-50]% 0.0 |
Gosodwch y Llif terfyn min Diofyn ({{0}}.0) |
Torri i ffwrdd gan % o ollyngiad llawn Mae gwerthoedd yn amrywio o 0 i 50 |
|
7 |
Lleithder (TB2WE yn unig) |
Gosodwch y Amser llaith allbwn cyfredol rhagosodedig(4) |
Gosodwch amser dampio allbwn cerrynt, a ddefnyddir i osgoi amrywiad llif cerrynt allbwn. Yr ystod yw 2 ~ 32, ac eiliadau yw'r uned |
|
8 |
Anerchiad Hart / Cyfeiriad Com 0 |
Gosodwch yr is-gyfeiriad HART neu y cyfeiriad modbus-rs485 Rhagosodedig (0) |
Rhagosodedig (0) Mae'r model Two Wire 2WE wedi'i leoli yn is-gyfeiriad offer HART, ystod 0-15 Mae gan y model tair gwifren 3WE y cyfeiriad mesurydd o 485, yn amrywio o 0 i 255 |
|
9 |
COM Set (TB3WE yn unig) COM{0}}I FFWRDD |
Gosod cyfradd baud Diofyn ("OFF") |
Dim ond TB3WE, "OFF" i ddiffodd cyfathrebu i arbed pŵer. "4800" a "9600" yw'r eitemau cyfradd band; |
|
10 |
Cw clir |
Ailosod Qt |
mewnbynnu cyfrinair "70" a'i roi i mewn i glirio'r cronadur |
Tabl ystod 5.Flow:
|
Diamedr enwol (mm) |
Ystod llif arferol ac ystod llif estynedig |
|
|
(m3/h) |
(m3/h) |
|
|
4 |
0.04-0.25 |
0.04-0.4 |
|
6 |
0.1-0.6 |
0.06-0.6 |
|
10 |
0.2-1.2 |
0.15-1.5 |
|
15 |
0.6-6 |
0.5-5 |
|
20 |
0.8-8 |
0.45-9 |
|
25 |
1-10 |
0.5 -10 |
|
32 |
1.5-15 |
0.8-1 |
|
40 |
2-20 |
1-20 |
|
50 |
4-40 |
2-40 |
|
65 |
7-70 |
5-70 |
|
80 |
10-100 |
7-100 |
|
100 |
20 -20 |
10-200 |
|
125 |
25-250 |
13-250 |
|
150 |
30-300 |
15-300 |
|
200 |
80-800 |
40-800 |
|
Lefel cywirdeb |
±0.5% |
±1% |
Maint cysylltiad 6.Thread:
|
|
|
|||||
|
DN4-Synhwyrydd cysylltiad edafedd DN10 (gan gynnwys adran bibell syth) |
Synhwyrydd cysylltiad edafedd DN15 ~ DN50 |
|||||
|
calibre (mm) |
L(mm) |
H(mm) |
G |
|||
|
Pmath wls |
Math pwls sy'n atal ffrwydrad |
4-20math allbwn |
||||
|
4 |
225 |
140 |
145 |
145 |
G1/2 |
|
|
6 |
225 |
140 |
145 |
145 |
G1/2 |
|
|
10 |
345 |
145 |
150 |
145 |
G1/2 |
|
|
15 |
75 |
145 |
150 |
150 |
G1 |
|
|
20 |
80 |
150 |
155 |
155 |
G1 |
|
|
25 |
100 |
155 |
160 |
160 |
G1 1/4 |
|
|
32 |
140 |
175 |
180 |
180 |
G2 |
|
|
40 |
140 |
180 |
185 |
180 |
G2 |
|
|
50 |
150 |
185 |
190 |
190 |
G2 1/2 |
|
|
Sylwadau: Gellir addasu safonau edafedd, a derbynnir safonau edau rhyngwladol amrywiol. |
||||||
Tabl maint cysylltiad 7.Flange:
|
|
|||||
|
Diagram cysylltiad fflans |
|||||
|
calibre (mm) |
L(mm) |
H(mm) |
Pwysau safonol |
||
|
Pmath wls |
Math pwls sy'n atal ffrwydrad |
4-20math allbwn |
|||
|
15 |
75 |
175 |
180 |
180 |
4.0Mpa |
|
20 |
80 |
185 |
190 |
190 |
|
|
25 |
100 |
200 |
205 |
205 |
|
|
32 |
140 |
210 |
215 |
215 |
|
|
40 |
140 |
215 |
220 |
220 |
|
|
50 |
150 |
230 |
235 |
235 |
|
|
65 |
170 |
255 |
260 |
260 |
1.6Mpa |
|
80 |
200 |
260 |
265 |
265 |
|
|
100 |
220 |
285 |
290 |
290 |
|
|
125 |
250 |
310 |
315 |
315 |
|
|
150 |
300 |
345 |
350 |
350 |
|
|
200 |
350 |
395 |
400 |
400 |
|
|
Sylwadau: Gellir addasu safonau fflans a lefelau pwysau, dimensiynau synhwyrydd mesurydd llif, ac ati. |
|||||
Diagram strwythur 8.Installation:
|
|
|
1. Y hidlydd 2. Pibell syth cyn 3. Y impeller 4. Y preamplifier impeller 5. Achos 6. Ar ôl y bibell syth Strwythur y bwrdd cyfan |
|
|
|
DN15 ~ 40 diagram strwythur synhwyrydd a maint gosod 1. Achos 2. Canllaw cyn impeller 3. 4. Mae'r impeller yn arwain at 5. Ar ôl preamplifier |
|
|
|
Diagram strwythur synhwyrydd DN50 ~ 200 a maint gosod 1. Mae'r bêl o gofio 2. pêl beryn canllaw cyn 3. Mae'r fflans 4. fflans cragen 5. Preamplifier 6. Impeller 7. o gofio 8. Gan gadw echelin |
Lluniad cynhyrchu synhwyrydd 9.Workshop:
|
|
|
|
|
|
Fideo synhwyrydd llif 10.Workshop:
11.FAQ:
1. Cwestiwn: Beth yw'r deunyddiau synhwyrydd?
A: Mae deunyddiau synhwyrydd yn cynnwys: SS304 a SS316.
2. Cwestiwn: Pa lefel o gywirdeb y gall ei gyflawni?
A: Ein safon cywirdeb arferol yw {{0}}.5%, a gall y cywirdeb uchaf gyrraedd 0.2% (mae angen addasu arbennig).
3.Q: Beth yw maint archeb lleiaf PCS?
A: Ein MOQ yw 1PCS.
4. C: Os cwblheir y taliad, pa mor hir yw'r amser dosbarthu?
A: Ar ôl i ni dderbyn taliad, disgwylir i gynhyrchu llai na 50PCS gymryd 7 diwrnod gwaith. Amser dosbarthu: Gall ein cynrychiolydd gwerthu gyfrifo'r amser dosbarthu yn seiliedig ar faint rydych chi'n ei brynu a'r dull cludo a ddewiswch.
5.Q: Beth yw'r dulliau talu?
A: Y dulliau talu rydyn ni'n eu cefnogi: taliad TT, taliad RMB, taliad Western Union, taliad cerdyn credyd ar-lein, taliad LC.
Os oes gennych fwy o gwestiynau, cysylltwch â ni a byddwn yn trefnu cynrychiolwyr gwerthu proffesiynol a pheirianwyr i ateb eich holl gwestiynau. Mae Henan Junyuan Automation Equipment Co, Ltd yn croesawu'ch ymholiadau ar unrhyw adeg! ! !
