Mesurydd Llif Stêm Vortex

Mesurydd llif stêm Vortex , Gan ddefnyddio technoleg wahaniaethol uwch, gydag unigedd, gwarchod, hidlo a mesurau eraill, mae'n goresgyn problemau ymwrthedd gwael i sioc ac anhwylder data signalau bach cynhyrchion tebyg, ac yn mabwysiadu technoleg pecynnu synhwyro unigryw a mesurau amddiffynnol i sicrhau dibynadwyedd cynnyrch. Mae gan y cynnyrch ddau fath o vortex flowmeters, math sylfaenol a math o gyfansoddyn. Mae'r math sylfaenol yn mesur un signal llif; gall y math o gyfansoddyn fesur tymheredd, pwysau a llif ar yr un pryd. Mae gan bob math strwythur annatod a rhanedig i addasu i amgylcheddau gosod gwahanol.

Anfon ymchwiliad

Sgwrs Nawr

Mae'r mesurydd llif stêm chwydrtex a gynhyrchir gan ein cwmni yn seiliedig ar gysyniad dylunio cynnyrch CWMNI OVAL Japan a nodweddion mentrau domestig. Ar ôl blynyddoedd o ymchwil a datblygu, mae'r cynhyrchion yn cael eu lansio. Cynhyrchir y cynnyrch hwn yn unol â safon genedlaethol Japan JIS Z8766:2002 "Vortex Flowmeter - Dull Mesur Llif", felly mae gan fesurydd llif chwydrtex ein cwmni gywirdeb a sefydlogrwydd y math hwn o gynhyrchion tebyg domestig, ac eithrio cyffredin Yn ogystal â'r nodweddion

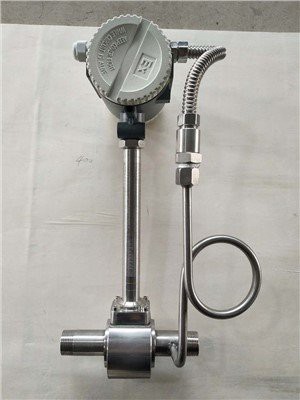

Strwythur sylfaenol mesurydd llif stêm chwydrtex

Vortex Steam Flow Meter

nodweddion:
(1) Mae'r cynnyrch hwn yn defnyddio egwyddor ddylunio Cwmni OVAL Japan, ac mae'r generadur yn mabwysiadu dyluniad y golofn drionglog gyda'r ongl uchaf ymlaen. Nid cynllun colofnau'r ysgol a fabwysiadwyd gan y rhan fwyaf o weithgynhyrchwyr domestig. Er ei fod yn cynyddu'r gost gynhyrchu, mae'n cynyddu ystod y cynnyrch yn fawr. Yn ogystal, mae arwynebedd trawsadrannau, lled, llethr y golofn drionglog a safle'r golofn drionglog yn y corff yn gymesur â diamedr y bibell, fel bod
mae cywirdeb a sefydlogrwydd y cynnyrch wedi'u gwarantu.
(2) O DN20, mae'r manylebau uchod i gyd wedi'u cwblhau drwy fwrw'r corff a'r golofn drionglog un-tro, sy'n lleihau dadffurfio'r twll mesur a achosir gan y golofn triongl weldio ac yn gwella sefydlogrwydd y signal chwydrtex.
(3) O DN40, mae'r holl fanylebau uchod yn strwythur adeiledig, hynny yw, mae'r prawf mesur wedi'i wreiddio yn y golofn drionglog. Dim ond ychydig bach o'r calibr mawr domestig sy'n mabwysiadu'r strwythur hwn, er ei fod yn cynyddu anhawster y broses, sydd wedi gwella gallu'r cynnyrch yn erbyn ymyrraeth yn fawr.
(4) Mae trosi signal chwydrtex yn defnyddio technoleg prosesu signalau digidol (DSP) i dorri drwy gyfyngiadau dulliau analog traddodiadol ar gyfer prosesu signalau chwydrtex, gwella sensitifrwydd canfod signalau chwydrtex, a gwella perfformiad seismig mesuryddion llif chwydrtex.
(5) Oherwydd y strwythur uchod a'r dechnoleg prosesu signalau digidol, mae'r mesurydd llif wedi'i ehangu'n fawr. O dan amgylchiadau arferol, gall gyrraedd 1:10 1:20, yn bennaf yn y gyfradd llif terfyn is, mae'n amlwg ei fod wedi gostwng, fel arfer 1/4 - 1/2 o'r mesurydd llif chwydrtex cyffredin.
(6) O dan yr amodau penodedig, mae perfformiad technegol ac ansawdd y cynnyrch wedi cyrraedd neu'n agos at lefel y mesuryddion llif chwydrtex uwch dramor.- 3 -- 4 -Pedwerydd, strwythur, swyddogaeth a dimensiynau'r mesurydd llif chwydrtex

Ystod llif

Caliber offeryn(mm)	hylif		nwy
	Mesur ystod(m3/h)	Ystod amlder allbwn(Hz)	Mesur ystod(m3/h)	Ystod amlder allbwn(Hz)
15	0.3~5	24~400	4~20	352~1761
20	0.6~10	23~382	6~30	254~1273
25	1.2~16	21~320	8~55	161~1112
32	1.8~ 20	18~200	10~120	97~1172
40	2~40	10~190	27~205	134~1018
50	3~60	8~150	35~380	87~952
65	4~85	6~120	60~640	71~764
80	6.5~ 130	4.1~82	86~1100	54~696
100	15~220	4.7~69	133~1700	42~548
125	20~350	3.2~57	150~2000	26~346
150	30~450	2.8~ 43	347~4000	34~392
......
300	95~ 2000	1.2~24	1360~18000	16~216
